Về hiệu suất cốt lõi, Rơle SRA(T74) thể hiện sức mạnh kỹ thuật vượt trội: thiết kế tổn hao thấp với điện trở tiếp xúc 100mΩ, kết hợp với 10⁵ chu kỳ điện và 10⁷ chu kỳ cơ, đảm bảo dẫn truyền ổn định trong quá trình sử dụng lâu dài; dải điện áp danh định rộng 5-24VDC và cấu hình cuộn dây công suất thấp 0,6W/0,8W thích ứng với các tình huống mạch đa dạng; phạm vi nhiệt độ hoạt động rộng từ -40oC đến +105oC, điện áp chịu được 1500VAC giữa cuộn dây và các tiếp điểm, đồng thời điện trở cách điện 100MΩ, mang lại cho sản phẩm khả năng thích ứng môi trường mạnh mẽ và khả năng bảo vệ an toàn. Thiết kế thiết bị đầu cuối PCB, kết hợp với hệ thống sản xuất và R&D tích hợp của Songle (bao gồm sản xuất khuôn mẫu, gia công cao su và nhựa) và sự đảm bảo quy mô lớn về năng lực sản xuất hàng năm là 200 triệu chiếc, cho phép sản phẩm cung cấp cho khách hàng giải pháp chuyển tiếp kết hợp chất lượng và hiệu quả chi phí đồng thời đảm bảo dễ lắp đặt.
Cấu trúc chặt chẽ và trọng lượng nhẹ
Khả năng tiếp xúc dòng điện cao (Dòng điện mang theo: 35A/10min25A/1h)
Cải thiện khả năng chịu nhiệt
| Mục | Thông số |
| Sắp xếp liên hệ | A/B/C |
| Đánh giá liên hệ | 10A 125VAC, 10A/20A 14VDC |
| Điện trở tiếp xúc | 100mΩ |
| Độ bền điện | 10⁵ / 10⁴ |
| Độ bền cơ học | 10⁷ |
| Mục | Thông số |
| Điện áp danh định | 5–24VDC |
| tản điện | 0,6W, 0,8W |
| Điện áp đón (Tối đa) | 75% điện áp danh định |
| Điện áp rơi (Tối thiểu) | 10% điện áp danh định |
| Mục | Thông số |
| Nhiệt độ môi trường xung quanh(°C) | −40oC~+85oC/+105oC |
| Độ bền điện môi (Giữa cuộn dây và tiếp điểm) (1 phút) | 1500VAC |
| Độ bền điện môi (Giữa các tiếp điểm mở) (1 phút) | 1000VAC |
| Điện trở cách điện (500VDC) | 100MΩ |

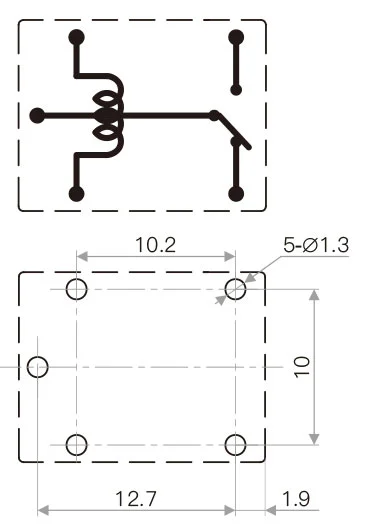

| Sơ đồ nối dây (Nhìn từ dưới lên) |
|
| Bản vẽ lỗ lắp đặt (Nhìn từ dưới) | |
| Chấm dứt | P.C.B. |
| Cân nặng | 6g |
| Phê duyệt an toàn |
|
