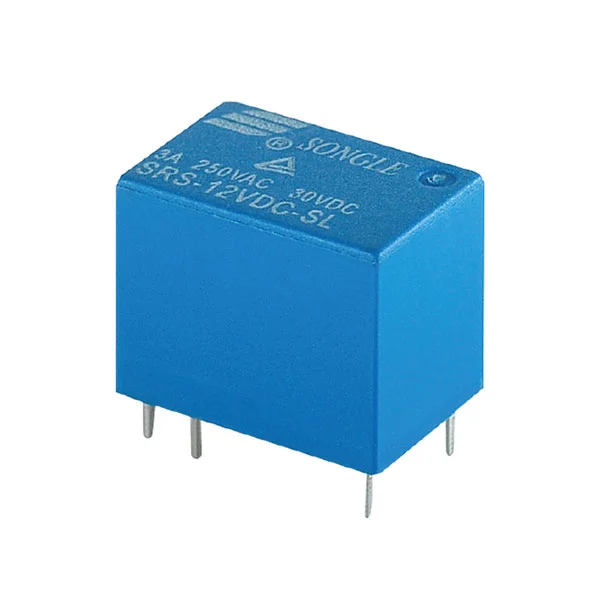

Rơ-le SRS(4100) thoát khỏi logic thông thường là "chỉ xếp các tham số" và tập trung vào nhu cầu cốt lõi của các tình huống tiêu thụ điện năng thấp để tạo ra giá trị khác biệt: điện áp giải phóng cực thấp 5% kết hợp với điện trở tiếp xúc cực thấp ≤50mΩ tạo thành lợi thế kép là "điều khiển chính xác + tổn thất thấp" - trước đây cho phép phản hồi khởi động-dừng mạch không có độ trễ và trơn tru, thích ứng hoàn hảo với các tình huống yêu cầu điều khiển tốt như thiết bị gia dụng thông minh siêu nhỏ và mô-đun cảm biến chính xác; loại thứ hai giúp giảm đáng kể tổn thất truyền tải điện và với cuộn dây công suất thấp cấp độ kép 0,2W/0,36W, nó giúp các sản phẩm đầu cuối đạt được các nâng cấp tiết kiệm năng lượng và giải quyết điểm yếu là "khó cân bằng độ chính xác điều khiển và mức tiêu thụ năng lượng" trong các thiết bị có công suất thấp. Trong khi đó, hệ thống cách điện cấp UL F và độ bền điện môi 1000VAC tạo thành hàng rào an toàn vững chắc. Các tùy chọn bảo vệ kép gồm loại kín và loại chống từ thông có thể chống ẩm và bụi cũng như ăn mòn từ thông trong quá trình hàn. Ngoài ra, ba cấu hình tiếp điểm A/B/C, khả năng tương thích điện áp rộng 3-24VDC, thiết kế nhẹ 3,8g và thiết kế lắp đặt PCB tiêu chuẩn cho phép sản phẩm đáp ứng nhu cầu dẫn điện vừa và nhỏ trong nhiều tình huống khác nhau như thiết bị gia dụng nhỏ, mô-đun điều khiển công nghiệp nhỏ và thiết bị điện tử chính xác mà không cần tùy chỉnh thêm. Với những ưu điểm độc đáo về "điều khiển nhỏ và chính xác, chính xác và bảo vệ toàn diện", nó đã trở thành sự lựa chọn hiệu suất cao và tiết kiệm chi phí trong thị trường rơle công suất thấp.
Khả năng chuyển mạch 5A
Hệ thống cách nhiệt UL: Loại F
Có sẵn các loại kín và chống thông lượng
Bố trí PCB tiêu chuẩn
Độ trễ thấp
phản ứng nhanh
tiêu thụ điện năng thấp
độ nhạy cao
điện trở tiếp xúc cực thấp
| Mục | Thông số |
| Sắp xếp liên hệ | A/B/C |
| Đánh giá liên hệ | 3A 250VAC/30VDC, 1A 120VAC |
| Điện trở tiếp xúc | 50mΩ |
| Độ bền điện | 10⁵ / 10⁴ |
| Độ bền cơ học | 10⁷ |
| Mục | Thông số |
| Điện áp danh định | 3~24VDC |
| tản điện | 0,36W, 0,2W |
| Điện áp đón (Tối đa) | 75% điện áp danh định |
| Điện áp rơi (Tối thiểu) | 5% điện áp danh định |
| Mục | Thông số |
| Nhiệt độ môi trường xung quanh(°C) | −40oC~+85oC |
| Độ bền điện môi (Giữa cuộn dây và tiếp điểm) (1 phút) | 1000VAC |
| Độ bền điện môi (Giữa các tiếp điểm mở) (1 phút) | 500VAC |
| Điện trở cách điện (500VDC) | 100MΩ |

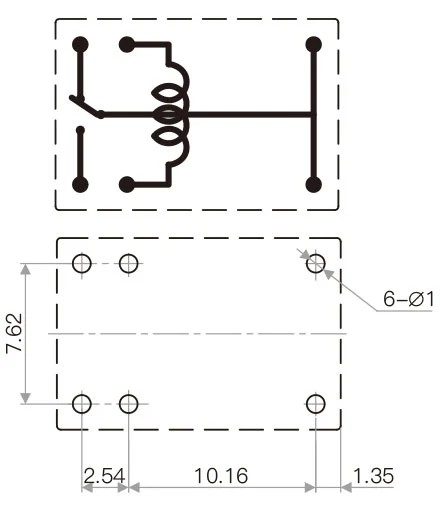

| Sơ đồ nối dây (Nhìn từ dưới lên) |
|
| Bản vẽ lỗ lắp đặt (Nhìn từ dưới) | |
| Chấm dứt | P.C.B. |
| Cân nặng | 3,8g |
| Phê duyệt an toàn |
|
